Das Biegen von Rohren und Profilen mit einer Biegemaschine ist ein Prozess, bei dem Rohre und Metallprofile plastisch verformt werden, um ihnen gebogene, gewölbte Formen zu verleihen, ohne das Material zu beschädigen. Walzmaschinen, auch Rohrwalzmaschinen genannt, sind Maschinen, die speziell zum präzisen Biegen von Elementen mit unterschiedlichen Querschnitten wie Rohren, Rechteck- und Quadratprofilen sowie Metallprofilen geeignet sind.

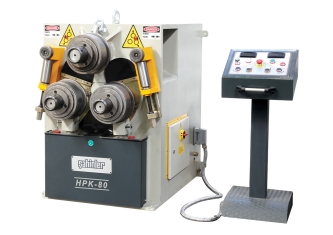

Haspel der Sahinler HPK 80-Serie
Obere Rollenwelle	O mm	80
Untere Rollenwelle	O mm	70
Rollendurchmesser	O mm	245
Arbeitsgeschwindigkeit	m/min	6
Motorleistung	kW	4
Tiefe	mm	1450
Breite	mm	1000
Höhe	mm	1400
Waage	kg	1700

Parameter reduzieren
Flache Stange 100x20	R min 2000mm
Quadratischer Stab 45x45mm	R min 500mm
Rundstab 50mm	R min 500mm
Rohr 100mmx2,5	R min 1200mm
Rechteckiges Profil 80x25x3	R min 800mm
Quadratisches Profil 70x70x3	R min 1300mm
Quadrat 80x80x8	R min 800mm
Kaiserschnitt UPN 140	R min 1600mm
Ich-Strahl IPN120	R min 600mm

Biegevorgang auf einer Wickelmaschine

Vorbereitung des Rohres oder Profils: Vor dem Biegen muss das Material richtig vorbereitet werden – das Rohr oder Profil muss genau abgemessen und auf die gewünschte Länge zugeschnitten werden. Die Art des Materials (Stahl, Aluminium, Kupfer usw.) beeinflusst die Einstellungen des Haspels, da verschiedene Materialien eine unterschiedliche Biegsamkeit aufweisen.
Wicklereinstellung: Der Wickler besteht aus drei Rollen – die beiden unteren Rollen tragen das Material und die obere drückt darauf und bildet einen Bogen. Um die Maschine präzise zu positionieren, müssen die Abstände zwischen den Rollen und die Andruckkraft je nach Materialstärke und Materialart angepasst werden.
Biegevorgang: Beim Biegen wird das Rohr oder Profil zwischen Rollen bewegt, die es gleichmäßig in die gewünschte Form biegen. Die obere Walze senkt sich allmählich ab, um den Grad der Krümmung zu steuern. Dieses Verfahren ermöglicht Biegungen mit großen Radien, die mit anderen Biegeverfahren nur schwer zu erreichen sind.
Wiederholbares Biegen: Walzmaschinen ermöglichen das wiederholbare Biegen von Elementen mit gleichen Parametern, was insbesondere in der Serienproduktion wichtig ist. Dank präziser Einstellungen wird jedes weitere Element auf die gleiche Weise gebogen, was Produktionsfehler minimiert.
Biegekorrektur: Wenn Sie komplexere Formen benötigen, können Sie den Druck und den Biegewinkel schrittweise korrigieren, indem Sie das Material wiederholt durch die Rollen führen. Mit dieser Methode können Sie verschiedene Krümmungen erzielen.

Biegevorgang auf einer Wickelmaschine

Anwendung

Das Biegen von Rohren und Profilen mit Biegemaschinen ist in vielen Branchen weit verbreitet, darunter:

Konstruktion: Herstellung von Strukturelementen wie Bögen, tragenden Balken und Handläufen.
Automobilindustrie: Biegen von Rohren für Abgassysteme, Sicherheitskäfige und andere Karosserieelemente.
Möbel: Herstellung metallischer Strukturelemente für Möbel, wie Tisch- und Stuhlbeine mit ungewöhnlichen Formen.
Architektur: Herstellung dekorativer Metallkonstruktionen wie Tore, Zäune und Gebäudefassadenelemente.

Vorteile des Biegens von Rohren und Profilen auf einer Walzmaschine

Präzision: Walzmaschinen ermöglichen gleichmäßige Bogenbiegungen mit hoher Genauigkeit.
Materialsicherheit: Das Rollen gewährleistet eine gleichmäßige Kraftverteilung, wodurch das Risiko von Materialbrüchen oder -verformungen minimiert wird.
Möglichkeit zum Biegen großer Radien: Dank Biegemaschinen ist es möglich, Biegungen mit großen Radien zu erzielen, die mit anderen Methoden nur schwer zu erreichen sind.
Wiederholbarkeit: Walzmaschinen ermöglichen das Serienbiegen von Elementen mit identischen Parametern, was für die Produktion in großen Stückzahlen von entscheidender Bedeutung ist.

Vorteile des Biegens von Rohren und Profilen auf einer Walzmaschine

Zusammenfassung

Das Biegen von Rohren und Profilen mit einer Walzmaschine ist eine effektive Methode zum Formen von Metallelementen, die eine präzise Biegung gewährleistet und gleichzeitig die Eigenschaften des Materials beibehält. Besonders wichtig ist der Einsatz von Wickelmaschinen in Branchen, die Elemente mit großen Biegeradien und hoher Ästhetik erfordern, wie zum Beispiel im Bauwesen, in der Automobilindustrie oder in der Möbelindustrie.
