Gwintowanie otworów

Pantograf to urządzenie mechaniczne, które umożliwia precyzyjne i powtarzalne odwzorowanie kształtów, w tym także wykonywanie złożonych operacji, takich jak gwintowanie.

Zdolność gwintowania
Pantograf do gwintowania Fanar MPD-22/II Gwintowanie otworów od M3 do M22

Proces gwintowania pantografem

  1. Przygotowanie materiału i otworu: Zanim przystąpi się do gwintowania, materiał, w którym ma zostać wykonany gwint, musi zostać odpowiednio przygotowany. Otwory są nawiercane na odpowiednią średnicę, mniejszą od średnicy gwintu, aby zapewnić miejsce na jego wykonanie.

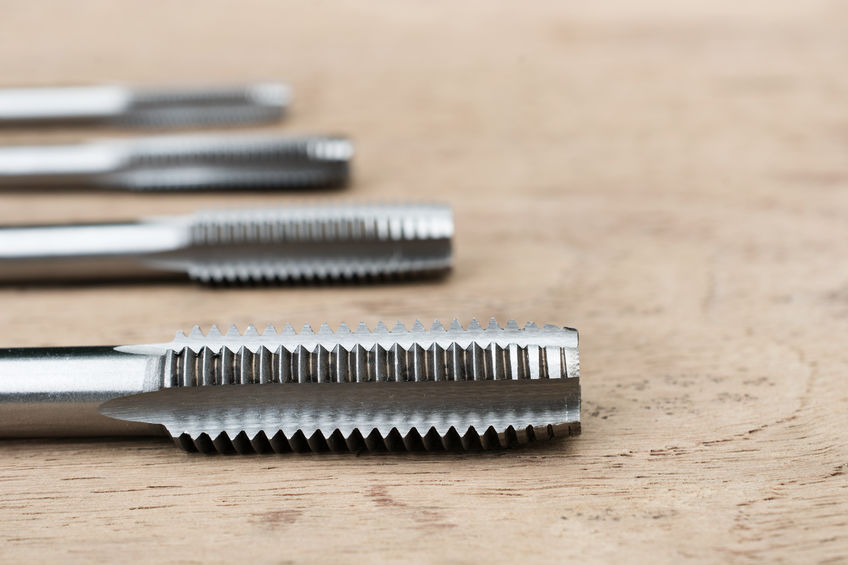

  2. Ustawienie pantografu: Pantograf wymaga precyzyjnego ustawienia narzędzi i prowadzenia. Narzędzie do gwintowania (najczęściej jest to narzynka lub gwintownik) montowane jest w pantografie, który zapewnia precyzyjne prowadzenie narzędzia zgodnie z zadanym wzorem.

  3. Gwintowanie: W procesie gwintowania pantograf obraca narzędzie wzdłuż osi otworu, równocześnie przesuwając je po wytyczonej trajektorii. Dzięki mechanizmowi pantografu można kontrolować głębokość, kierunek oraz kąt gwintu. Zaletą pantografu jest możliwość wykonywania gwintów o bardzo wysokiej precyzji oraz powtarzalności.

  4. Chłodzenie i smarowanie: W trakcie gwintowania niezbędne jest stosowanie odpowiednich chłodziw lub środków smarnych, aby zapobiec przegrzaniu narzędzia oraz materiału, co mogłoby prowadzić do deformacji gwintu lub jego uszkodzenia.

  5. Kontrola jakości: Po zakończeniu procesu gwintowania każdy otwór jest sprawdzany pod kątem dokładności i zgodności z wymiarami. W przypadku odchyłek należy ponownie ustawić pantograf i wykonać korekty.

Proces gwintowania pantografem

Zastosowanie gwintowania

Gwintowanie otworów pantografem jest szczególnie przydatne w produkcji seryjnej, gdzie wymagana jest wysoka powtarzalność oraz precyzja. Często stosuje się go w przemyśle motoryzacyjnym, lotniczym i narzędziowym, gdzie precyzja gwintowania ma kluczowe znaczenie dla jakości i trwałości elementów.

Pantografy wykorzystywane do gwintowania mogą obsługiwać różne rodzaje gwintów, w tym gwinty metryczne, calowe oraz specjalistyczne, zależnie od potrzeb technologicznych.

Podsumowując, gwintowanie otworów pantografem to zaawansowany, precyzyjny proces stosowany w wielu branżach przemysłowych, który zapewnia wysoką jakość i powtarzalność wykonania.
