Gięcie blach

Gięcie blach prasą krawędziową to jeden z podstawowych procesów obróbki plastycznej, polegający na odkształceniu blachy w celu uzyskania pożądanego kształtu. Proces ten odbywa się przy użyciu specjalistycznego narzędzia – prasy krawędziowej, która poprzez nacisk matrycy na blachę umieszczoną na odpowiednio dobranym narzędziu (stemplem), nadaje jej wybrany profil.

Proces gięcia blach prasą krawędziową:

  1. Przygotowanie blachy: Blacha, zanim trafi do prasy, musi być odpowiednio przycięta na żądany wymiar. Warto również uwzględnić materiał blachy (np. stal, aluminium, miedź), ponieważ różne materiały mają odmienne właściwości plastyczne i mogą wymagać innego ustawienia parametrów prasy.

  2. Dobór narzędzi: Prasa krawędziowa działa w oparciu o dwa kluczowe narzędzia: matrycę (dolną część, która jest nieruchoma) oraz stempel (górną część, która naciska na blachę). W zależności od kształtu, jaki chcemy uzyskać, dobiera się odpowiednie matryce i stemple, które determinują kąt oraz promień gięcia.

  3. Ustawienie parametrów prasy: Kluczowe znaczenie ma dobór odpowiednich parametrów pracy prasy, takich jak siła nacisku, prędkość gięcia oraz ustawienie odpowiednich kątów narzędzi. Zbyt mały nacisk może prowadzić do niewystarczającego odkształcenia blachy, podczas gdy zbyt duży może spowodować jej pęknięcie lub deformację.

  4. Proces gięcia: Blacha umieszczana jest na matrycy, a następnie stempel naciska na nią z odpowiednią siłą, powodując jej odkształcenie w miejscu styku. Proces ten odbywa się w sposób kontrolowany, co umożliwia uzyskanie precyzyjnych kątów oraz kształtów.

  5. Kontrola i korekta: Po wykonaniu gięcia, produkt jest sprawdzany pod kątem zgodności z wymaganiami projektowymi. Jeśli występują jakiekolwiek odchyłki, możliwa jest korekta ustawień prasy i ponowne gięcie. Proces gięcia na prasie krawędziowej jest powtarzalny, co umożliwia precyzyjne i masowe gięcie elementów.

Rodzaje gięcia:

W zależności od potrzeb, można wyróżnić różne techniki gięcia:

  • Gięcie powietrzne: najpopularniejsza metoda, w której stempel nie dociska blachy do końca matrycy, co pozwala na gięcie pod różnymi kątami.
  • Pełne gięcie: blacha jest dociskana aż do końca matrycy, co pozwala na uzyskanie bardzo precyzyjnych kątów.
  • Gięcie wytłaczające: bardziej zaawansowana technika, stosowana do uzyskiwania złożonych kształtów w jednym przebiegu.

Zastosowanie:

Gięcie blach na prasach krawędziowych ma szerokie zastosowanie w różnych gałęziach przemysłu, takich jak:

  • Motoryzacja: wytwarzanie części karoserii i innych elementów konstrukcyjnych.

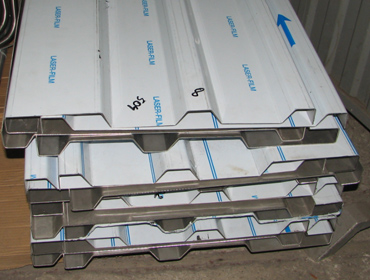

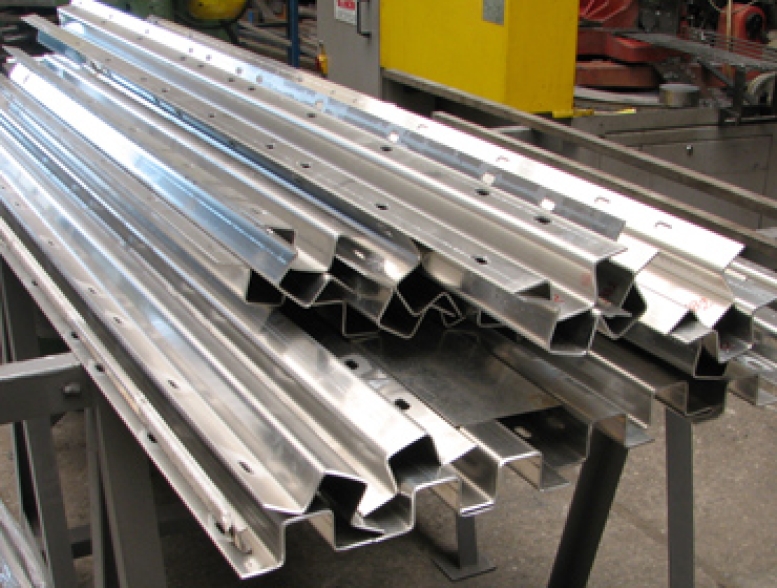

  • Budownictwo: produkcja profili metalowych, elementów konstrukcyjnych i fasadowych.
  • Przemysł meblowy: produkcja metalowych części mebli.
  • Przemysł elektryczny: produkcja obudów i konstrukcji dla urządzeń elektrycznych i elektronicznych.

Zalety gięcia prasą krawędziową:

  • Precyzja: możliwość dokładnego ustawienia parametrów pozwala na uzyskanie precyzyjnych kształtów i kątów.
  • Powtarzalność: prasa krawędziowa gwarantuje stałą jakość przy produkcji seryjnej.
  • Wszechstronność: dzięki możliwości doboru narzędzi, prasy krawędziowe mogą wykonywać szeroką gamę zgięć i kształtów.



Gięcie blach prasą krawędziową to zaawansowany proces technologiczny, który pozwala na uzyskiwanie skomplikowanych form metalowych o wysokiej precyzji i powtarzalności. Dzięki nowoczesnym prasom krawędziowym możliwa jest obróbka różnorodnych materiałów w sposób szybki i efektywny, co ma kluczowe znaczenie w wielu branżach przemysłowych.

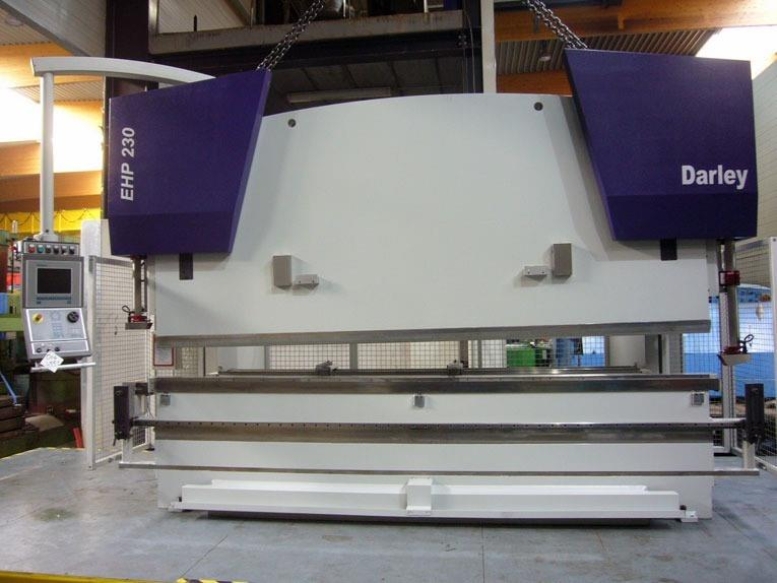

Prasa krawędziowa Darley EHP 230 T
Max. długość giętych elementów 3100 mm
Grubość giętej blachy do 10 mm przy dł. 3000 mm
Głębokość gardzieli 400 mm
Szerokość stołu 250 mm
